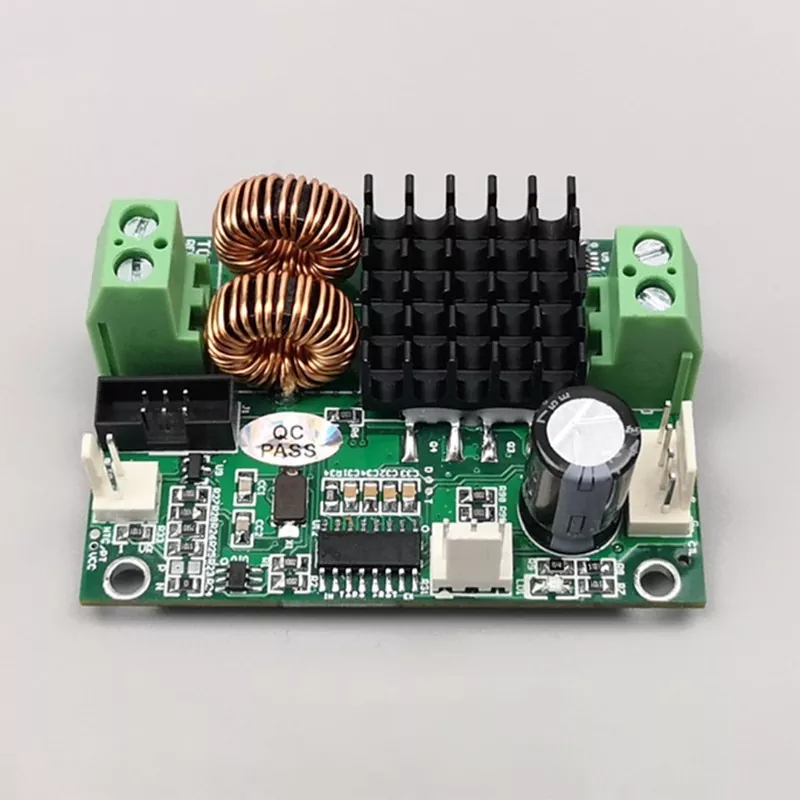

X-Meritan là nhà cung cấp Bộ điều khiển nhiệt độ TCB-NC chất lượng hàng đầu Trung Quốc với Kích thước nhỏ gọn và Độ chính xác cao. Trong tự động hóa công nghiệp hiện đại, Bảng làm mát nhiệt điện TCB-NC NTC nhỏ gọn để kiểm soát nhiệt độ mang lại hiệu quả không gian cần thiết và độ ổn định nhiệt cho tủ điều khiển mật độ cao. Bằng cách tận dụng cơ sở sản xuất có trụ sở tại Trung Quốc của chúng tôi, X-Meritan cung cấp các bộ điều khiển thế hệ tiếp theo này cho thị trường toàn cầu, đảm bảo hiệu suất vượt trội cho các dụng cụ thí nghiệm chính xác và thiết bị năng lượng tái tạo.
Bộ điều khiển nhiệt độ TCB-NC tiên tiến với kích thước nhỏ gọn và độ chính xác cao từ nhà cung cấp X-Meritan của Trung Quốc là giải pháp hiệu suất cao được thiết kế cho những môi trường có không gian lắp đặt hạn chế. Bộ điều khiển Tấm làm mát bán dẫn TCB-NC nhỏ này tích hợp các vòng phản hồi phức tạp vào một hệ số dạng thu nhỏ, cho phép quản lý nhiệt với độ chính xác cao mà không cần thiết bị phụ trợ bên ngoài. Là nhà cung cấp hàng đầu tại thị trường Trung Quốc, X-Meritan đảm bảo rằng mọi thiết bị đều trải qua quá trình kiểm tra khả năng tương thích điện từ nghiêm ngặt để đảm bảo hoạt động đáng tin cậy, không bị nhiễu trong các khu công nghiệp phức tạp.
|
Điện áp cung cấp bảng |
4,5V - 27V |
|
Sự giới thiệu |
Nên sử dụng nguồn điện chuyển mạch 5V-24V tiêu chuẩn. Điện áp định mức của TEC phải bằng hoặc lớn hơn một chút so với điện áp nguồn. Nếu điện áp định mức của TEC thấp hơn thì có thể chấp nhận được; chỉ cần đặt tỷ lệ đầu ra tối đa. |
|
Bảng cung cấp hiện tại |
Được xác định bởi công suất hoạt động tối đa của TEC. |
|
Điện áp TEC |
2V - 24V (tùy theo điện áp nguồn) |
|
TEC hiện tại |
10A @ 24V; 12A @ 12V |
|
Cảm biến nhiệt độ |
10K NTC |
|
Độ chính xác nhiệt độ |
±0,01°C |
|
Phạm vi nhiệt độ NTC |
-60°C đến +170°C |
|
Phạm vi nhiệt độ PT100/PT1000 |
-60°C đến +212°C |
|
Nhiệt độ hoạt động |
-40°C đến +45°C |
|
Nhiệt độ bảo quản |
-40°C đến +60°C |
|
Độ ẩm hoạt động |
0% - 95% RH |
|
Cài đặt gốc mặc định |
25°C |
|
Kích thước |
60mm x 42mm |
|
Chiều cao |
Tổng cộng 23 mm (18,5 mm phía trên bảng, 3 mm phía dưới bảng cho các chân, độ dày bảng 1,5 mm) |
Hỏi: Ưu điểm chính của việc chuyển sang hệ thống TCB-NC là gì?
Trả lời: So với các hệ thống kiểm soát nhiệt độ truyền thống, Bộ điều khiển nhiệt độ TCB-NC với Kích thước nhỏ gọn và Độ chính xác cao mang lại độ chính xác cao hơn đáng kể và khả năng tương thích cảm biến rộng hơn trong một gói nhỏ hơn nhiều. Bởi vì nó không yêu cầu phần cứng phụ trợ bên ngoài nên nó đơn giản hóa kiến trúc hệ thống và giảm chi phí tích hợp.
Câu hỏi: Tôi nên hiệu chỉnh các thông số PID như thế nào để có hiệu suất tối ưu?
Trả lời: Chúng tôi khuyên bạn nên sử dụng phương pháp lặp lại: bắt đầu bằng cách đặt các số hạng tích phân và vi phân về 0 và tăng độ lợi tỷ lệ (Kp) cho đến khi xảy ra dao động nhẹ. Sau đó, điều chỉnh thời gian tích phân (Ti) để loại bỏ sai số ở trạng thái ổn định và cuối cùng đưa vào thời gian vi sai (Td) để tăng tốc độ phản hồi. Để được hướng dẫn kỹ thuật cụ thể, đội ngũ dịch vụ chuyên nghiệp của chúng tôi sẵn sàng hỗ trợ.
Câu hỏi: Bộ điều khiển nhỏ gọn này có thể xử lý được thiết bị bán dẫn có độ chính xác cao không?
Trả lời: Có, Bộ điều khiển nhiệt độ TCB-NC với kích thước nhỏ gọn và độ chính xác cao được thiết kế đặc biệt cho các ứng dụng như vậy. Khả năng tận dụng không gian cao và đầu ra dữ liệu ổn định khiến nó trở nên lý tưởng cho các thiết bị vi mô được sử dụng trong các phòng thí nghiệm chính xác và dây chuyền sản xuất chất bán dẫn.
Sử dụng không gian cao
Thiết kế cực kỳ nhỏ gọn cho phép tích hợp liền mạch vào các tủ điều khiển dày đặc và các thiết bị vi mô, tiết kiệm đáng kể không gian lắp đặt so với các giải pháp thay thế truyền thống.
Chống nhiễu cấp công nghiệp: Mọi thiết bị đều đã vượt qua các bài kiểm tra nghiêm ngặt về tương thích điện từ công nghiệp (EMC), đảm bảo dữ liệu luôn chính xác và hệ thống luôn ổn định ngay cả trong môi trường có nhiễu điện cao.
Giao diện người dùng trực quan
Với màn hình hiển thị rõ ràng và điều hướng menu thân thiện với người dùng, bộ điều khiển cho phép cài đặt thông số và chuyển đổi chế độ dễ dàng, khiến ngay cả những người không chuyên cũng có thể truy cập được.
Độ chính xác kiểm soát vượt trội
Được thiết kế cho các ứng dụng có yêu cầu nghiêm ngặt về nhiệt, Bộ điều khiển nhiệt độ TCB-NC với Kích thước nhỏ gọn và Độ chính xác cao duy trì dung sai chặt chẽ cần thiết cho sản xuất chất bán dẫn và kiểm tra độ chính xác.
Mật độ năng lượng cao
Mặc dù chiếm diện tích nhỏ nhưng bộ điều khiển vẫn mang lại công suất đầu ra mạnh mẽ, điều khiển hiệu quả các tấm làm mát chất bán dẫn trong khi vẫn duy trì mức hiệu suất nhiệt cao.
TCB-NC hoạt động trên cơ chế phản hồi vòng kín tiên tiến được tối ưu hóa đặc biệt cho việc làm mát và sưởi ấm chất bán dẫn. Bằng cách liên tục giám sát dữ liệu thời gian thực từ cảm biến NTC, bộ điều khiển sẽ tính toán độ lệch so với điểm đặt và áp dụng hiệu chỉnh PID (Tỷ lệ-Tích phân-Dẫn xuất) chính xác. Việc kiểm soát đầu ra liên tục này giúp ngăn chặn các cú sốc nhiệt liên quan đến việc bật/tắt đơn giản. Sau đó, trình điều khiển công suất cao tích hợp sẽ điều chỉnh dòng điện được gửi đến bảng làm mát nhiệt điện, đảm bảo nhiệt độ mục tiêu đạt được nhanh chóng và duy trì với độ dao động tối thiểu, ngay cả khi tải nhiệt khác nhau.
